在工业自动化与电力系统中，稳定的电信号转换是实现监测与控制的核心环节。FPA（交流电流变送器）与FPV（交流电压变送器）作为FP系列电量变送器的核心产品，凭借高精度、强隔离、高稳定性的优势，成为将交流电流/电压转换为标准直流信号的关键设备，广泛应用于电力监测、工业控制、能源管理等领域，为PLC、DCS等控制系统提供**的信号支撑。

一、产品核心定义与分类

FPA/FPV变送器是遵循GB/T 13850-1998（IEC688-1992）标准设计的电量转换装置，核心功能是将被测交流电流、电压信号，经隔离、放大、处理后，线性转换为4-20mA DC、0-10V DC等标准直流模拟信号，实现信号的远距离传输与标准化适配。

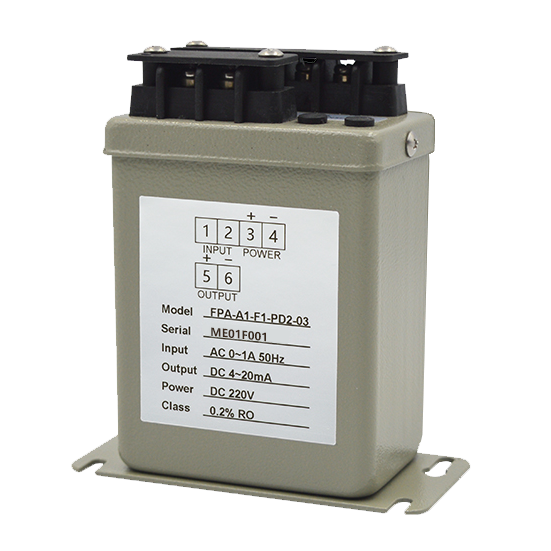

• FPA变送器：交流电流变送器，针对交流电流测量，采用平均值转换、有效值标定，适配1A、5A等标准电流输入，核心型号如FPA-A2-F1-P2-O3。

• FPV变送器：交流电压变送器，针对交流电压测量，同样采用平均值转换、有效值标定，适配100V、220V、380V等电压输入，单相/三相场景均可适配。

• 衍生型号：为适配复杂场景，衍生出FPAR/FPVR（真有效值转换，抗波形畸变）、FPAX/FPVX（三组合，适配三相电路）等型号，满足高精度、多回路测量需求。

二、工作原理：从交流到直流的**转换

FPA/FPV变送器的核心原理是电磁隔离+信号调理+线性转换，内部集成高精度互感器、ASIC芯片、放大电路与隔离模块，实现输入、输出、电源三端隔离，抗干扰能力强。

1. 信号采集：FPA通过电流互感器采集交流电流信号，FPV通过电压互感器采集交流电压信号，将强电信号转换为弱电信号，实现电气隔离，保护后端设备。

2. 信号处理：弱电信号经滤波电路去除干扰噪声，再通过ASIC芯片进行平均值计算、有效值标定，**信号线性度与精度。

3. 放大转换：处理后的信号经运算放大器放大，再通过V/I或V/V转换电路，输出4-20mA DC（电流信号）或0-10V DC（电压信号），适配各类控制系统。

4. 稳定输出：内置稳压电路与过压/过流保护模块，长期稳定度≤±0.2%/年，温度影响≤100ppm/℃，**复杂工况下输出稳定。

三、核心技术参数：精度与稳定性的**

FPA/FPV变送器以高精度、低漂移、强过载为核心优势，关键参数如下：

• 精度等级：0.2级（±0.2%RO），满足工业高精度测量需求。

• 输入范围：FPA支持AC 0-1A/0-5A；FPV支持AC 0-100V/0-220V/0-380V/0-450V。

• 输出信号：标准4-20mA DC（主流）、0-10V DC、1-5V DC，可定制。

• 工作电源：AC 220V±10%或AC/DC 24-265V，适配宽电压供电场景。

• 响应时间：＜400ms，快速响应信号变化，适配动态监测场景。

• 隔离性能：输入/输出/电源三端隔离，绝缘强度2kV AC 1min，抗电磁干扰能力强。

• 过载能力：电流3倍连续、10倍30秒、50倍1秒；电压2倍连续，耐受瞬时冲击。

四、突出优势：适配工业复杂工况

1. 高精度与高线性度：采用进口ASIC芯片与超线性互感器，线性误差≤±0.1%，测量数据。

2. 三端隔离抗干扰：输入、输出、电源完全隔离，有效抑制工业现场电磁干扰，适用于变频器、电机等强干扰环境。

3. 宽温稳定与长寿命：温度漂移小，长期运行无累计误差，使用寿命长，无需频繁校准，降低维护成本。

4. 安装便捷适配强：支持35mm标准导轨安装或底座螺钉固定，体积小巧，接线简单，适配控制柜、现场仪表箱等多种安装场景。

5. 型号齐全可定制：单相/三相、单路/双路、平均值/真有效值等多种型号可选，可根据输入量程、输出信号、供电方式定制。

五、典型应用场景：覆盖电力与工业核心领域

1. 电力系统监测

• 变电站、配电室电流/电压实时监测，为继电保护、电能计量提供**数据。

• 高低压开关柜、母线电压/电流采集，实现电网负荷监控与异常报警。

2. 工业自动化控制

• 电机、变频器、水泵等设备电流/电压监测，联动PLC实现过载保护、变频调速控制。

• 生产线动力回路监测，**设备稳定运行，降低能耗。

3. 能源管理与新能源

• 工厂、楼宇能耗监测，采集配电系统电流/电压数据，实现能耗统计与节能分析。

• 太阳能、风能发电系统，监测逆变器、并网柜电流/电压，**发电稳定。

4. 轨道交通与市政工程

• 轨道交通供电系统、市政路灯配电系统电流/电压监测，**供电安全。

六、选型与安装要点

1. 选型三要素

• 输入信号：明确被测电流（0-5A）或电压（0-380V）量程，区分单相/三相。

• 输出信号：优先选4-20mA DC（抗干扰强、传输距离远），适配PLC模拟量模块。

• 供电方式：现场有AC 220V电源选AC 220V供电，无则选DC 24V供电。

2. 安装与接线

• 安装环境：温度-10℃~50℃，相对湿度≤85%，无腐蚀性气体、无剧烈振动。

• 接线规范：输入侧接电流/电压互感器二次侧，输出侧接PLC/显示仪表，电源侧接适配电源，接线牢固，避免虚接。

• 校准维护：定期（1-2年）校准零点与满度，**测量精度，避免粉尘、油污堆积影响散热。
