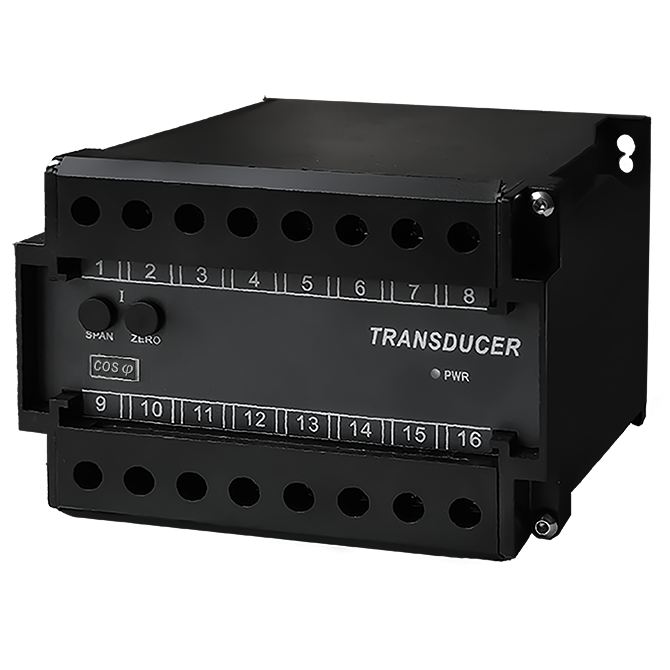

一、核心原理

1. 信号采集：经CT（电流互感器）、PT（电压互感器）把一次侧大电流/高电压降为小信号。

2. 隔离与调理：电气隔离（耐压≥2kV）、滤波、放大，抗干扰、保安全。

3. 功率计算：

◦ 单相：P=V·I·cosφ

◦ 三相：P=√3·V·I·cosφ

内部乘法/微处理器实时运算。

输出：

◦ 模拟：4-20mA DC（*常用）、0-10V DC

◦ 数字：RS485 Modbus，可同时传多参数。

二、常见分类

• 按功率类型：有功（P）、无功（Q）、PQ组合、功率因数（cosφ）。

• 按相数：单相、三相三线、三相四线。

• 按输出：模拟量、数字量（多参数）。

• 精度等级：0.2级（高精度）、0.5级（常规）。

三、关键参数（选型必看）

• 输入：电压AC 100/220/380V；电流AC 5A/1A（CT二次）。

• 输出：4-20mA（负载≤500Ω）、0-10V（负载≥10kΩ）。

• 精度：±0.2%FS、±0.5%FS。

• 隔离耐压：输入-输出-电源间2500V AC/1min。

• 响应时间：≤200ms。

• 供电：AC 220V/110V、DC 24V。

四、典型应用

• 电力监控：变电站、配电柜功率监测。

• 工业自动化：电机、变频器、加热器负载监控。

• 能源管理：工厂能耗统计、节能改造数据采集。

• 新能源：光伏/风电并网功率监测。

五、接线要点（三相四线示例）

1. 电压：A/B/C/N分别接PT二次。

2. 电流：A相CT二次S1/S2、B相、C相对应接入。

3. 输出：4-20mA+/-接PLC模拟量输入。

4. 电源：AC220V/DC24V接工作电源。

⚠️ 严禁CT开路、PT短路；输入/输出/电源不可接错。

六、快速选型表

• 普通工况：0.5级、4-20mA、AC220V供电。

• 高精度计量：0.2级、宽温、高隔离。

• 多参数监控：Modbus数字型，同时读V/I/P/Q/cosφ。
