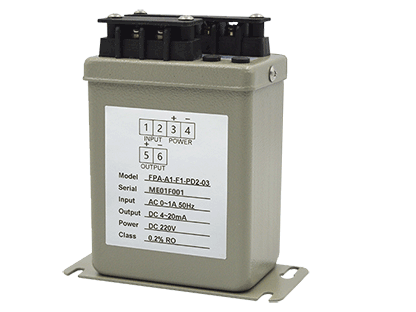

FP系列单相电流变送器运用

时间:2024-06-03   访问人数:1053
文章来源:淮电电气有限公司

 、

FP系列单相电流变送器是一种用于将被测交流电流参数转换成线性直流模拟信号的装置。这种变送器在电力系统中具有广泛的应用,特别是在需要对电流进行精确测量和监控的场合。


FP系列单相电流变送器具有多种特点。首先,它具有较高的测量精度,能够准确反映被测电流的大小。其次,它具有较强的抗干扰能力,可以在复杂电磁环境下稳定工作。此外,该变送器还具有较小的体积和较低的功耗,便于安装和使用。

■特点

用途:是一种将直流电压或电流信号按线性比例转换成互相电气隔离的不同直流电压

或电流信号的仪器。

  测量:单相电流

 精度:0.2%

u输出:0~20mAdc ,4~20mAdc,0~10Vdc, 0~5Vdc等模拟量信号


在功能方面,FP系列单相电流变送器通常具有输入端和输出端。输入端接收被测电流信号,经过内部电路处理后,将电流信号转换成线性直流模拟信号,并通过输出端输出。同时,该变送器还具备一些保护功能,如过载保护和短路保护,以确保其在异常情况下能够安全稳定地工作。

电压方式>1MΩ 电流方式<1V/额定电流最大值(mA)

对电涌、电磁、射频的完全保护

短路/开路保护 对电涌、电磁、射频的完全保护

输入/输出隔离 DC 1800V 输出/输出隔离 DC 600V

AC 1.5KV/1min 于电源/输入或输出之间

ANSI C37.9a/1974,IEEE 5876/1983,IEC 255-4

6KV(1.2×50us),3KV(8×20us)──仅对电流输入

IEEE 587/1983 (3KV – 0.5us/100kHz

满度、零点最小可调整满度的 ±15%

0.04% 在 400A-T/m 的中心

温度 40°- +70℃   相对湿度 20-99% 无凝露

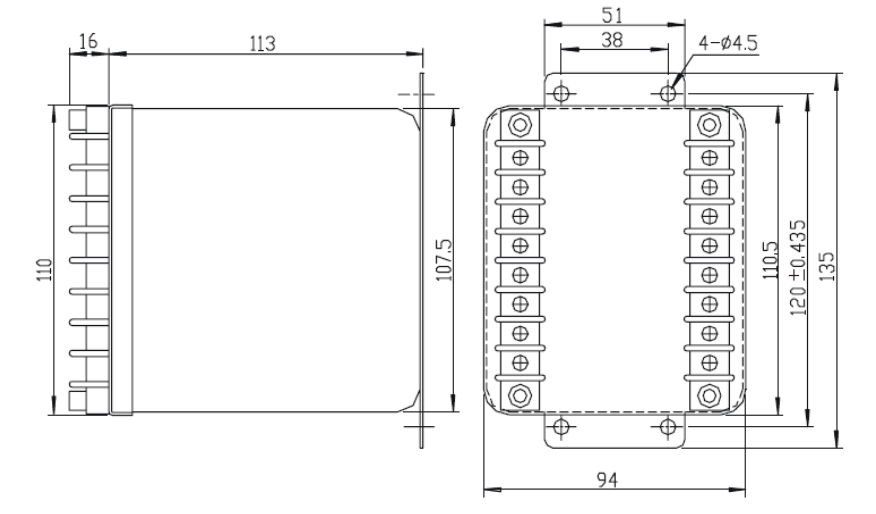

107.5L)×  94W)× 113H)mm

螺钉固定安装在柜体上

总的来说,FP系列单相电流变送器是一种性能稳定、测量精确的电流测量设备,适用于各种需要精确测量电流的场合。
