铁壳FPAX型三相交流电流变送器

时间:2024-06-11   访问人数:1022
文章来源:淮电电气有限公司

 、

■特点

用途:是一种将电网中的电流参数,经隔离变送成线性的直流类比信号的装置。

测量:三相交流电流

精度:0.2%

输出:三路相互隔离0~20mAdc ,4~20mAdc0~10Vdc, 0~5Vdc等类比量信号

■技术参数


交流输入

0.1A1A5A

输入负载

电流互感器CT0.2VA

允许超载

电流×2倍标称值持续;电流×10倍标称值10s

精度

0.2%

回应时间

400ms

输出电压

0~10Vdc, 0~5Vdc(负载电阻=输入电压/10mAdc)

输出电流

0~20mAdc ,4~20mAdc(负载电阻=10Vdc/输出电流)

输出波纹

0.5% RO峰峰值

工作环境温湿度

0~50℃/小于80%相对湿度(无冷凝状态)

贮存环境温湿度

-20~70℃/小于70%相对湿度(无冷凝状态)

使用电源

AC/DC 80V  270V 可订制特殊规格(DC12V24V48V

隔离

输入/输出/电源/外壳

电源消耗

DC3WAC4VA

外壳材料

金属材料

耐压强度

AC2kVrms/min

绝缘阻抗

DC500V时大于100MΩ

外形尺寸

107.5L)×  94W)× 113H)mm

安装方式

螺钉固定安装在柜体上

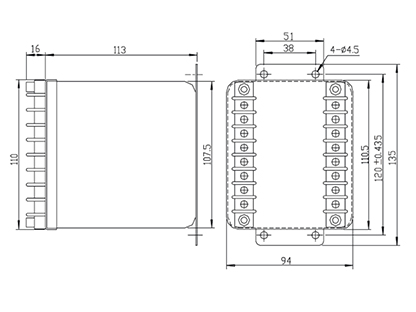

■外形尺寸
