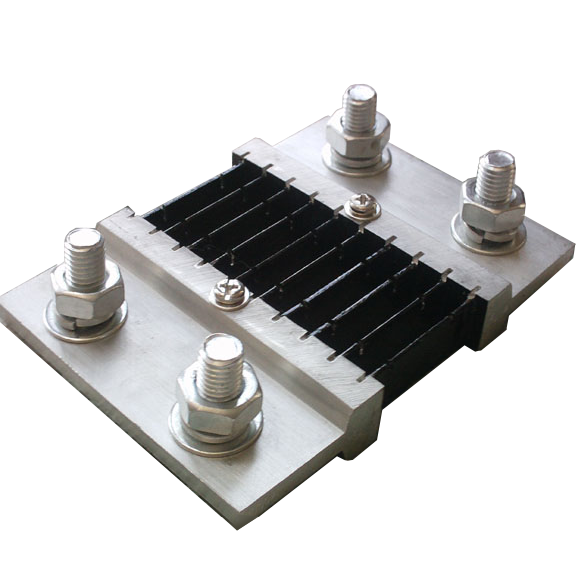

FL-29分流器1000A-18000A精度0.5级

FL-29分流器1000A-18000A精度0.5级

  • 用途:用于配电系统的电压参数的测量 测量:三相交流电压 精度:0.2%、0.5% 产品优势:高精度测量、尺寸丰富,多种选择、安装简便
产品详情

一.主要技术参数:
1.准确度等级:5~4000A:0.5 级,5000A~10000A:1 级。
2.使用环境条件: -40~+60℃,相对湿度≤95%(35℃)
3.耐机械性能:能承受加速度为 70 米/秒及冲击频率每分钟80~120 次 6 小时的运输颠震。
一,分流器定义:
分流器实际就是一个阻值很小的电阻,当有直流电流通过时,产生压降,供直流电流表显示;
  直流电流表实际是电压表,满度值75mV;
  直流电流表和分流器是配套使用的;
  比如:100A电流表配套的分流器阻值为0.00075欧;
  即100A*0.00075欧=75mV;
  50A电流表配套的分流器阻值为0.0015欧;
  50A*0.0015欧=75mV。

二,测量:
  要测量一个很大的直流电流,例如几十安培,甚至更大,几百安培,没有那么大量程的电流表进行电流的测量,怎么办?这就要采用分流器.分流器是一个可以通过大电流的精确电阻,当电流流过分流器时,在它的两端就会出现一个毫伏级的电压,于是用毫伏电压表来测量这个电压,再将这个电压换算成电流.就完成了大电流的测量。
  电流表有多种不同规格,但是实际表头却是标准的毫伏电压表。比如是一种满刻度为75mv的电压表。 那么用这块电压表测量比如20A的电流,就需要给它配一个在流过20A电流时候产生75mv电压降的分流电阻,也称75mv分流器。
  分流器就是一个能够通过极大电流的电阻一般常用的15A或20A以及35A的电流表都需要分流器,分流器的阻抗=表头标志满度电压/表头满度电流。比如20A的电流表的分流器阻值=75mv*10-3/20A=0.00375Ω,阻抗恒定后根据欧姆定律U=IR,电流与电压成正比,电流为线形电压也呈线形,所以就可以用一个满度为75mv的电压表显示当前电流。因此,使用的电流表实际是一块电压表。
  交流大电流怎么测量呢?采用电流互感器,将大电流以一定变比变成5安培以下的小电流,于是用小量程交流电流表就可测量大电流了,只是测得的电流还要乘那个变比。
  就是一根短的导体,可以是各种金属或合金的,也连接端子;其直流电阻是严格调好的;串接在直流电路里,直流电流过分流器,分流器两端产生毫伏级直流电压信号,使并接在该分流器两端的计量表指针摆动,该读数就是该直流电路里的电流值。所谓分流,即分一小的电流去推动表指示,该小电流(mA)与大回路里的电流(1A-几十A)比例越小,电流表指示读数的线性就越好,也更精确。这是电工电路的常用产品,防雷有分流措施。


三,分流器选型叙述:
  FL-2型系列250A/75mV和300A/75mV分流器主要由锰铜片(Cu-Mn)和铜接头焊接构成,在分流器两端的接头上有两组接线端钮:外边一组为电位端钮,供与电源线连接,内边一组为电位端钮供与测量仪表连接,本公司专业生产各类固定式定值分流器和精密合金电阻器的电参数和尺寸,同时我们能为客户定做不同款式(包括出口型)的特殊分流器.如有特殊要求可订制订货。高于150A/75mV的分流器如仍然需要增加底座隔离,本公司通常使用耐高温材料( 美国杜邦:HTNFR52G15BL,熔点:310度 防火V0 注塑级)
  FL-2型系列分流器其精度为:0.5级,规格范围有:1A-15000A,二次电压:20mV、30mV、50mV、60mV、75mV、100mV、150mV等,常规为75mV。通常2000A以上都改良为FL-29型或FL-39型外径尺寸

1.产品用途:分流器广泛用于扩大仪表测量电流范围,均可用于通讯系统电子整机自动化控制的电源等回路作限流.均流.取样.检测作用,使用条件为 B 组。

2.主要技术参数:
(1).准确度等级:5~4000A:0.5 级,5000A~10000A:1 级。
(2).使用环境条件: -40~+60℃,相对湿度≤95%(35℃)
(3).耐机械性能:能承受加速度为 70 米/秒及冲击频率每分钟80~120 次 6 小时的运输颠震。
(4).超载性能:额定电流 120%,2 小时。
(5).电压降:50mV,75mV,100mV,200mV,300mV.
(6).负载下发热:温升变化趋稳定电流 50A 以下不超过 80℃。 额定电流 50A 以上不超过 120℃。

3.分流器型号表示规则:

FL-2 200A 75mV 0.5%

(型号) (电流) (压降) (精度)

四.分流器原理及接线方法
用于测量直流电流的直流电流表,其输入信号一般不允许超过DC2A,超过DC2A就应该外接分流器。主要是受接触弹片和PCB铺铜的载流能力限制,长时间过载会引起发热甚至烧坏仪表。
对于分流器,二次输出有几种规格:75mV、100mV、200mV等。生产厂家也可以根据客户需求定制。
一般情况下,分流上有四个螺栓,两个大的,两个小的,用两个大的螺栓使分流器串联到待测电流信号的回路中。两个小螺栓接入仪表信号输入端,应注意信号的极性,电流流入分流器的那端为正端,接仪表信号输入端的正输入端;电流流出分流器的那端为负端,接仪表信号输入端的负输入端。
分流器是测量直流电流用的;
分流器实际就是一个阻值很小的电阻,当有直流电流通过时,产生压降,供直流电流表显示;
直流电流表实际是电压表,满度值75mV;
直流电流表和分流器是配套使用的;
比如:100A电流表配套的分流器阻值为0.00075欧;
即100A*0.00075欧=75mV;
50A电流表配套的分流器阻值为0.0015欧;
50A*0.0015欧=75mV。

五,外观尺寸图:
产品型号               产品安装尺寸

FL-2(1-50A)
FL-2(100A)
FL-2(250A)
FL-2(300A)
FL-2(400A)
FL-2(500A)
FL-2(600A)
FL-2(750A)
FL-2(1000A)
FL-2(2000A)
FL-2(3000A)
FL-2(5000A)
FL-2(6000A)
FL-2(7500A)
FL-2(10000A)
FL-2(15000A)
