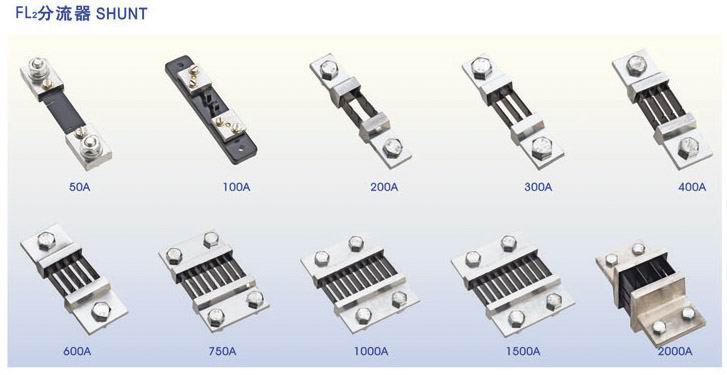

FL-2分流器,FL-29,FL-39,FL-15系列直流分流器

产品详情

一.主要技术参数:
1.准确度等级:5~4000A:0.5 级,5000A~10000A:1 级。
2.使用环境条件: -40~+60℃,相对湿度≤95%(35℃)
3.耐机械性能:能承受加速度为 70 米/秒及冲击频率每分钟80~120 次 6 小时的运输颠震。
4.超载性能:额定电流 120%,2 小时。
5.电压降:50mV,75mV,100mV,200mV,300mV.
6.负载下发热:温升变化趋稳定电流 50A 以下不超过 80℃。 额定电流 50A 以上不超过 120℃。

分流器型号表示规则:
FL-2 200A 75mV 0.5%
(型号) (电流) (压降) (精度)

二.分流器原理及接线方法
用于测量直流电流的直流电流表,其输入信号一般不允许超过DC2A,超过DC2A就应该外接分流器。主要是受接触弹片和PCB铺铜的载流能力限制,长时间过载会引起发热甚至烧坏仪表。

对于分流器,二次输出有几种规格:75mV、100mV、200mV等。生产厂家也可以根据客户需求定制。

一般情况下,分流上有四个螺栓,两个大的,两个小的,用两个大的螺栓使分流器串联到待测电流信号的回路中。两个小螺栓接入仪表信号输入端,应注意信号的极性,电流流入分流器的那端为正端,接仪表信号输入端的正输入端;电流流出分流器的那端为负端,接仪表信号输入端的负输入端。

分流器是测量直流电流用的;
分流器实际就是一个阻值很小的电阻,当有直流电流通过时,产生压降,供直流电流表显示;
直流电流表实际是电压表,满度值75mV;
直流电流表和分流器是配套使用的;
比如:100A电流表配套的分流器阻值为0.00075欧;
即100A*0.00075欧=75mV;
50A电流表配套的分流器阻值为0.0015欧;
50A*0.0015欧=75mV。


三,外观尺寸图:

产品型号               产品安装尺寸

FL-2(1-50A)
FL-2(100A)
FL-2(250A)
FL-2(300A)
FL-2(400A)
FL-2(500A)
FL-2(600A)
FL-2(750A)
FL-2(1000A)
FL-2(2000A)
FL-2(3000A)
FL-2(5000A)
FL-2(6000A)
FL-2(7500A)
FL-2(10000A)
FL-2(15000A)
