JD19-BS4I电压变送器
产品详情

◆ 精度可达 0.2 级,计量精确

◆ 采用 ABS 防火材质,可靠耐用

◆ 35mm 标准导轨安装,安装简便

◆ 广泛应用于电力、石油、煤炭、冶金、铁道等领域

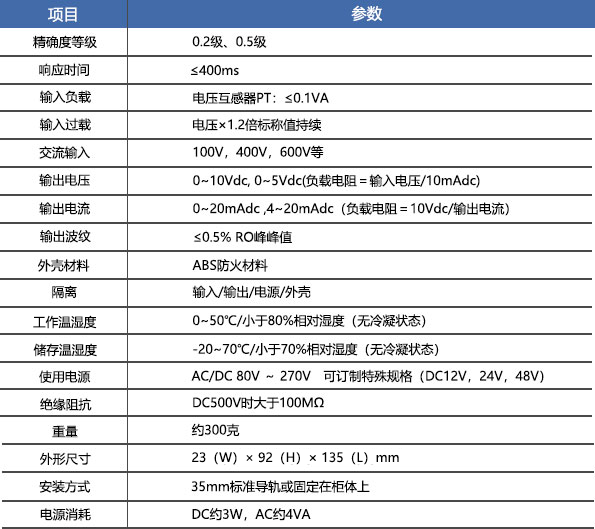

技术参数

标称输入:0~50Vdc、0~150Vdc、0~300Vdc、0~400Vdc 等 允许过载:电压 ×1.2 倍标称值持续 精 度:0.2%、0.5%,持续线性度 0.1% 响应时间 :≤ 400ms 输出电压 :0~10Vdc、0~5Vdc( 负载电阻=输入电压 /10mAdc) 输出电流 :0~20mAdc ,4~20mAdc(负载电阻= 10Vdc/ 输出电 流),输出波纹:≤ 0.5% RO 峰峰值 工作环境温湿度:0~50℃ / 小于 80% 相对湿度(无冷凝状态) 贮存环境温湿度:-20~70℃ / 小于 70% 相对湿度(无冷凝状态) 使用电源:AC/DC 80V ~ 270V 可订制特殊规格 隔 离:输入 / 输出 / 电源 / 外壳 电源消耗:DC 约 3W,AC 约 4VA 外壳材料:ABS 防火材料 重 量:约 300 克 耐压强度:AC2kVrms/min 绝缘阻抗 DC500V 时大于 100MΩ 外形尺寸 135(L)× 23(W)× 92(H)mm 安装方式 35mm 标准导轨

校正微调

PWR: 电源指示灯 SPAN:校满刻度电位器 ZERO:校零电位器 !校准电位器为仪表校准专用,非专业人员禁止校调 ①校零:信号输入为零,调节前面板上的”ZERO”电位器,使输出 信号为低刻度(如 0 或 4mA) ②校满刻度:信号输入端加入标称信号后,调节面板上的”SPAN” 电位器,使输出为满刻度(如 20mA
