功能综述

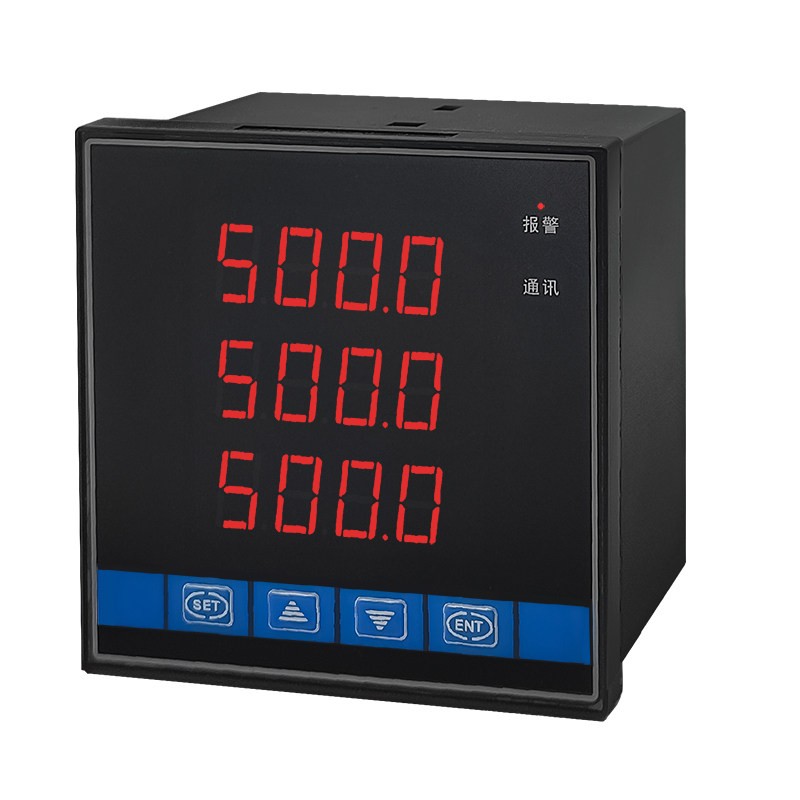

三相电流不平衡报警表可以通过面板按键整定CT参数，直观显示系统一次电流，数码管同时显示三相电流值，
显示清晰美观，能直接取代传统的模拟指针表，带有不平衡差值测量报警功能，监测三相电流的不平衡度，对系统
设备的非正常运行提前预警，是适合工矿企业、民用建筑、楼宇自动化等现代供配电系统的一种高性能自动化仪表。
2.1、标称信号输入：AC 5A
允许过量程：瞬时：10倍/5 秒；持续：1.2倍
2.2、测量范围：0～ 6A(二次)
2.3、显示范围：0一9999A(接电流互感器)，小数点根据量程自动切换
2.4、精度：0.2 %、0.5%
2.5、不平衡报警输出：继电器输出，一组常开常闭，接点容量：5A/220V
不平衡度=（三相电流中*大项电流一三相电流中*小项电流）/*大项电流*****
当不平衡度>=不平衡整定值时，报警继电器动作输出，当不平衡度<不平衡整定值时，报警继电器复归
注：当三相电流中*大项电流<报警预置电流时（LALR)，不平衡报警输出功能关闭
2.6、绝缘强度：
IEC 60255-5 2kVrms-1min
2.7、环境承受能力：
工作 IEC 60068-1和 2
OC~+55C
储存 IEC 60068-1和2
-25C~+70C
湿热 IEC 60068-1-3
93%RH40'C
2.8、使用场合：无腐蚀性气体及金属粉尘，海拔高度<3000m
2.9、工作电源及功耗：
AC 220V <5VA
整定内容快速参考
1说明：本项整定的为线路所用电流互感器CT的倍率，如线路所用CT类型为：600A/5A，则该项整定
值为120，出厂预设定为1
不平衡报警阀值
LP
0.1~ 50.0%
0.1%
2说明：本项整定三相电流不平衡度报警阀值，当三相电流不平衡度>=此设定值时，报警继电器
动作输出，当三相电流不平衡度<此设定值时，报警继电器复归，设定值为0时关闭报警功能
报警延时
t-dL
0.1S ~ 25.0S
0.1S
说明：当仪表检测到三相电流不平衡度超过报警阀值时，启动报警延时功能，在延时时间设置范
3范围内仪表三相电流不平衡度未超过报警阀值，报警继电器不动作，如果一直超过，则按照
设置的延时时间动作输出
报警预置电流
LALR
0 ~ 9999A
1A
4说明：当仪表检测三相电流中*大项电流值小于此项设定值时，不平衡报警功能关闭（报警继电器不动
作)，当此项设定值为0时，显示OFF，关闭此项功能，不平衡报警输出不受此项控制
